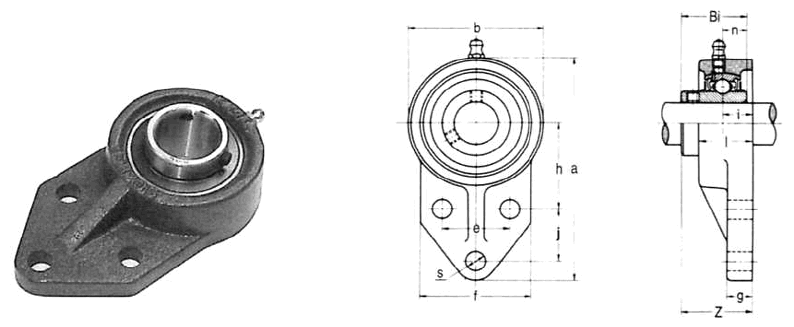

Three Bolt Bracket | ||
UCFB
|
UCFB 200 Series Normal Duty - Wide Inner Race - Set Screw Locking |
Dimensions inch |
Unit Number |
Shaft Dia. |
a | h | e | j | i | g | l | s | b | f | z | Bi | n |
Bolt Size |
|
UCFB 201-8 | 1/2" | 4-1/4" | 1-11/16" | 1-1/2" | 7/8" | 5/8" | 5/16" | 1" | 13/32" | 2-1/2" | 2-3/8" | 1-11/32" | 1.220 | 0.500 | 5/16" | |
UCFB 202-10 | 5/8" | |||||||||||||||
UCFB 204-12 | 3/4" | |||||||||||||||
UCFB 205-14 | 7/8" | 4-3/4" | 1-13/16" | 1-5/8" | 1-1/8" | 21/32" | 3/8" | 1-1/8" | 13/32" | 2-3/4" | 2-1/2" | 1-7/16" | 1.339 | 0.563 | 5/16" | |
UCFB 205-15 | 15/16" | |||||||||||||||
UCFB 205-16 | 1" | |||||||||||||||
UCFB 206-17 | 1-1/16" | 5-3/8" | 2-1/16" | 1-7/8" | 1-1/4" | 47/64" | 3/8" | 1-1/4" | 13/32" | 3-1/4" | 2-3/4" | 1-39/64" | 1.500 | 0.626 | 5/16" | |
UCFB 206-18 | 1-1/8" | |||||||||||||||
UCFB 206-19 | 1-3/16" | |||||||||||||||
UCFB 206-20 | 1-1/4" | |||||||||||||||
UCFB 207-20 | 1-1/4" | 6-1/8" | 2-3/8" | 2" | 1-1/4" | 13/16" | 1/2" | 1-7/16" | 33/64" | 3-3/4" | 3-1/4" | 1-53/64" | 1.689 | 0.689 | 3/8" | |
UCFB 207-21 | 1-5/16" | |||||||||||||||
UCFB 207-22 | 1-3/8" | |||||||||||||||
UCFB 207-23 | 1-7/16" | |||||||||||||||
UCFB 208-24 | 1-1/2" | 6-15/32" | 2-3/8" | 1-31/32" | 1-5/8" | 13/16" | 5/8" | 1-13/32" | 33/64" | 3-31/32" | 3-1/16" | 2-1/64" | 1.937 | 0.748 | 3/8" | |
UCFB 208-25 | 1-9/16" | |||||||||||||||
UCFB 209-26 | 1-5/8" | 6-27/32" | 2-9/16" | 2-1/8" | 1-11/16" | 55/64" | 23/32" | 1-1/2" | 33/64" | 4-15/64" | 3-5/32" | 2-1/64" | 1.937 | 0.748 | 3/8" | |
UCFB 209-27 | 1-11/16" | |||||||||||||||
UCFB 209-28 | 1-3/4" | |||||||||||||||
UCFB 210-30 | 1-7/8" | 7-1/2" | 2-15/16" | 2-3/4" | 1-5/8" | 55/64" | 1/2" | 1-1/2" | 33/64" | 4-5/8" | 4" | 2-7/64" | 2.031 | 0.748 | 3/8" | |
UCFB 210-31 | 1-15/16" | |||||||||||||||
UCFB 210-32 | 2" |
Dimensional Download | UCFB.pdf |
